android输入法机制的学习总结
android输入法机制包含三部分：
1. 输入法服务(InputMethodService)，简称IMS；
2. 输入法系统服务（InputMethodManagerService），简称IMMS；
3. 客户端app（即当前要输入内容的app）；
android中的四大组件，其中经常用的包含Activity和Service。它们就像是系统和app通信的接口一样。通过Activity中可以展示UI，业务处理等。Service也同样可以做到。输入法就是靠Service来展示UI，业务处理的。
抛出几个问题
- 输入法Service是如何启动的呢？
- 输入法Service是如何展示UI（键盘）的呢？
- 第三方app如何向输入法service发信息的呢？比如发起弹键盘的请求。
- 该Service如何向第三方app发信息的呢？比如把按键信息传给第三方app的EditText。
整体概括
输入法服务的启动以及和第三方app的关系的搭建，离不开IMMS（InputMethodManagerService）和其它系统服务。而启动、关系搭建、通信过程，离不开binder。

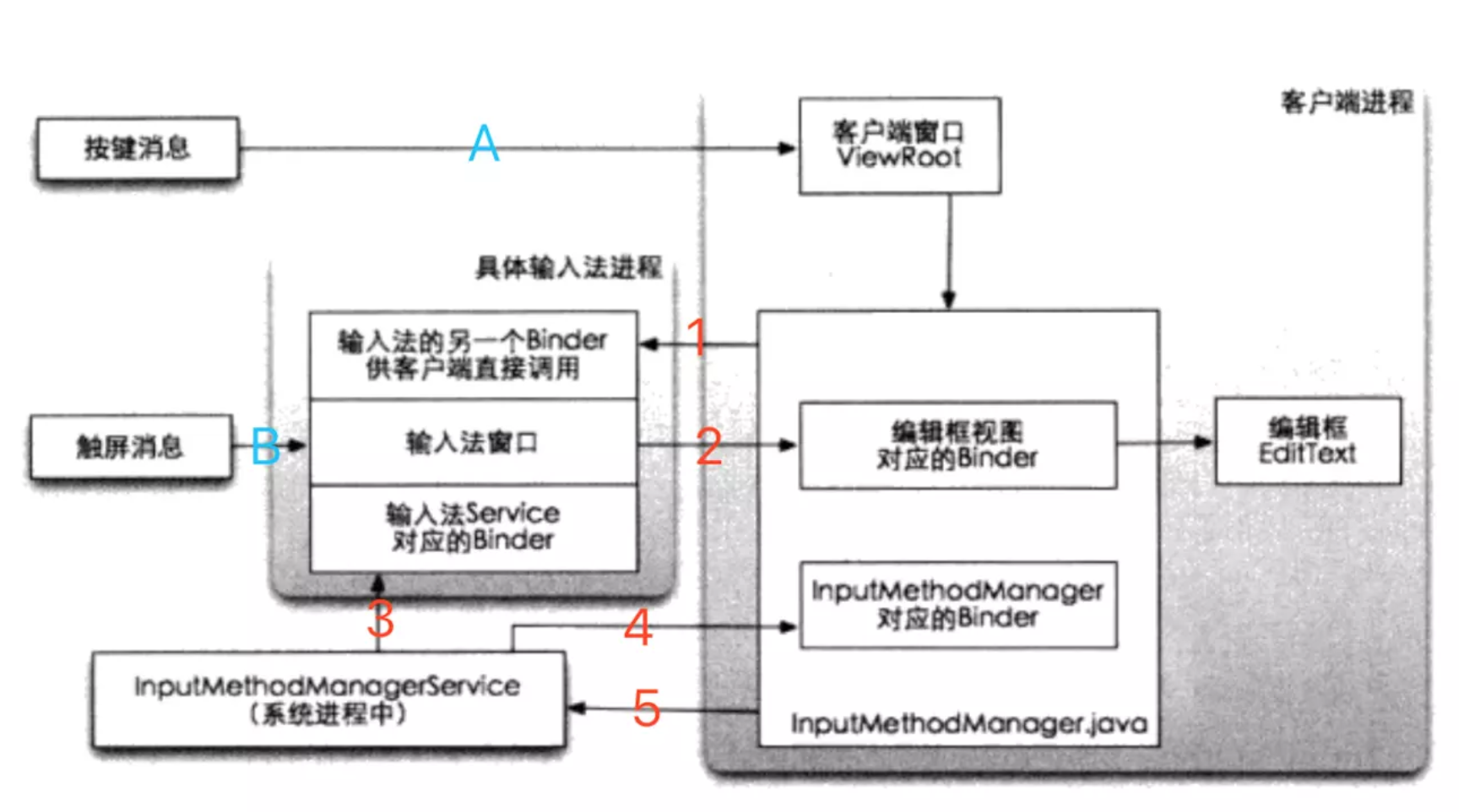

先把图奉上
图里边用红色数字标注的地方是用binder进行通信的，而蓝色标注的A，B处也是用binder通信，蓝色部分标注的是和普通app的按键触屏通信机制一样，在这里先不分析了。
首先简洁的一笔带过IMMS的启动，它的启动是在SystemServer运行起来时，会调用代码startOtherServices，代码如下。
// Start services.
try {
traceBeginAndSlog("StartServices");
startBootstrapServices();
startCoreServices();
startOtherServices();
SystemServerInitThreadPool.shutdown();
} catch (Throwable ex) {
throw ex;
} finally {
traceEnd();
}
在startOtherServices中，有这段代码
// Bring up services needed for UI.
if (mFactoryTestMode != FactoryTest.FACTORY_TEST_LOW_LEVEL) {
mSystemServiceManager.startService(InputMethodManagerService.Lifecycle.class);
// ... ...
}
这里就是启动了InputMethodManagerService。具体代码在SystemServer.java中。而SystemServer属于什么进程？被谁启动？在这里不分析。
输入法Service的启动
那么输入法服务是被谁启动的呢？没错，是它是它就是它，我们的朋友IMMS。摘一段IMMS的代码（来自于InputMethodManagerService.java），删去了一些代码，简化如下。
InputBindResult startInputInnerLocked() {
InputMethodInfo info = mMethodMap.get(mCurMethodId);
mCurIntent = new Intent(InputMethod.SERVICE_INTERFACE);
mCurIntent.setComponent(info.getComponent());
mCurIntent.putExtra(Intent.EXTRA_CLIENT_LABEL,
com.android.internal.R.string.input_method_binding_label);
mCurIntent.putExtra(Intent.EXTRA_CLIENT_INTENT, PendingIntent.getActivity(
mContext, 0, new Intent(Settings.ACTION_INPUT_METHOD_SETTINGS), 0));
if (bindCurrentInputMethodService(mCurIntent, this, IME_CONNECTION_BIND_FLAGS)) {
mCurToken = new Binder();
mIWindowManager.addWindowToken(mCurToken, TYPE_INPUT_METHOD, DEFAULT_DISPLAY);
return new InputBindResult(null, null, mCurId, mCurSeq,
mCurUserActionNotificationSequenceNumber);
} else {
mCurIntent = null;
}
return null;
}
通过代码我们看到了这个方法里，绑定了当前输入法服务（bindCurrentInputMethodService）。为什么当前输入法呢？看代码这里InputMethodInfo info = mMethodMap.get(mCurMethodId)。map这里存储了百度、搜狗、讯飞、KK等一系列输入法的信息。至于mIWindowManager.addWindowToken和InputBindResult，先不考虑。只需要简要知道，这个方法启动了输入法服务。
这个方法是被谁调用的呢？它是被IMMS中的startInputOrWindowGainedFocus方法调用，而startInputOrWindowGainedFocus是被第三方app请求弹起输入法时通过binder机制调用。（startInputOrWindowGainedFocus是在IInputMethodManager.aidl声明的）。
第三方app请求弹起输入法时是如何通过binder机制调用到这里startInputOrWindowGainedFocus的？这里要看第三方app进程中的InputMethodManager。
InputMethodManager
InputMethodManager是第三方app所在进程的一个对象，它有startInputInner这个方法，方法内部有一段这样的代码
try {
// ...
final InputBindResult res = mService.startInputOrWindowGainedFocus(
startInputReason, mClient, windowGainingFocus, controlFlags, softInputMode,
windowFlags, tba, servedContext,missingMethodFlags);
} catch (RemoteException e) {
// ...
}
注意，注意！第三方app这里也调用了startInputOrWindowGainedFocus方法，它和IMMS中的startInputOrWindowGainedFocus是通过binder机制通信的。
InputMethodManager的startInputInner方法会在编辑框获取焦点时被调用。
输入法服务如何展现UI键盘

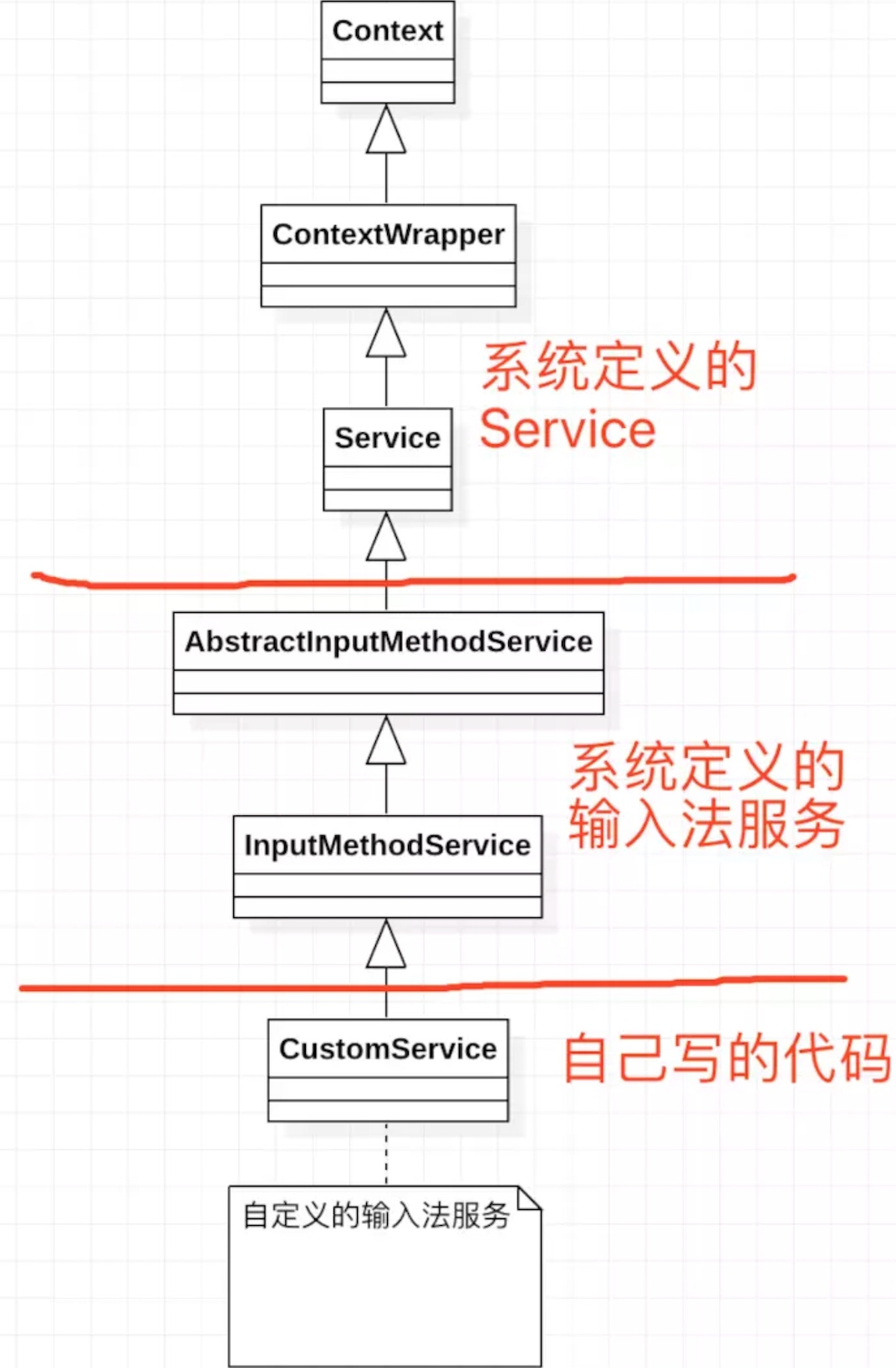

先上个图，展示输入法服务的类继承关系。
在去了解AbstractInputMethodService、InputMethodService前，先抛出一个认知。
通常我们要展示一个界面时，除了用activity之外，我们也可以获取WindowManager，然后调用它的addView。也可以通过popupwindow、dialog展示界面。
输入法的界面就是靠最后一种方式（dialog）展示出来的，而调用dialog的地方，必然是在AbstractInputMethodService、InputMethodService这2个类中某一个地方。
然后，我们去分析一下InputMethodService。发现该类中有个私有字段
SoftInputWindow mWindow;
而这个SoftInputWindow正是继承了Dialog。那么说，输入法的UI所需要的view，必然是添加到mWindow中，然后靠mWindow的show方法来显示界面。照这个思路去分析相应的代码。
在InputMethodService重写的onCreate方法中，创建了SoftInputWindow实例，该实例赋值给mWindow，然后调用方法initViews()。在initViews方法中，创建了一个mRootView，然后把该mRootView作为参数传入到mWindow的setContentView方法中。
InputMethodService提供了一个方法public View onCreateInputView()，该方法返回的view是挂接到mRootView的树结构的某一个节点上的，然后我们就可以继承InputMethodService来实现这个onCreateInputView()，这样就可以自定义键盘的外观了。
回头总结下，原来输入法service中有个mWindow，类型是继承了Dialog的SoftInputWindow，它的contentView是mRootView，然后输入法的view是通过onCreateInputView()方法创建出来后，挂接到mRootView中的。
而什么时候调用mWindow的show方法呢？我们看到InputMethodService有个方法showWindowInner，在这个方法尾部调用了mWindow.show()。那么showWindowInner是干什么的?谁调用了它?看名字就知道它是要弹起输入法，一定是弹起输入法时，某个系统回调中调用了它。
我把showWindowInner方法的代码展示出来入下。
void showWindowInner(boolean showInput) {
boolean doShowInput = false;
final int previousImeWindowStatus =
(mWindowVisible ? IME_ACTIVE : 0) | (isInputViewShown() ? IME_VISIBLE : 0);
mWindowVisible = true;
if (!mShowInputRequested && mInputStarted && showInput) {
doShowInput = true;
mShowInputRequested = true;
}
if (DEBUG) Log.v(TAG, "showWindow: updating UI");
initialize();
updateFullscreenMode();
updateInputViewShown();
if (!mWindowAdded || !mWindowCreated) {
mWindowAdded = true;
mWindowCreated = true;
initialize();
if (DEBUG) Log.v(TAG, "CALL: onCreateCandidatesView");
View v = onCreateCandidatesView();
if (DEBUG) Log.v(TAG, "showWindow: candidates=" + v);
if (v != null) {
setCandidatesView(v);
}
}
if (mShowInputRequested) {
if (!mInputViewStarted) {
if (DEBUG) Log.v(TAG, "CALL: onStartInputView");
mInputViewStarted = true;
onStartInputView(mInputEditorInfo, false);
}
} else if (!mCandidatesViewStarted) {
if (DEBUG) Log.v(TAG, "CALL: onStartCandidatesView");
mCandidatesViewStarted = true;
onStartCandidatesView(mInputEditorInfo, false);
}
if (doShowInput) {
startExtractingText(false);
}
final int nextImeWindowStatus = IME_ACTIVE | (isInputViewShown() ? IME_VISIBLE : 0);
if (previousImeWindowStatus != nextImeWindowStatus) {
mImm.setImeWindowStatus(mToken, mStartInputToken, nextImeWindowStatus,
mBackDisposition);
}
if ((previousImeWindowStatus & IME_ACTIVE) == 0) {
if (DEBUG) Log.v(TAG, "showWindow: showing!");
onWindowShown();
mWindow.show();
// Put here rather than in onWindowShown() in case people forget to call
// super.onWindowShown().
mShouldClearInsetOfPreviousIme = false;
}
这里说的净是InputMethodService内部的东西，AbstractInputMethodService到底干了什么？以后会分析。
第三方app和输入法service如何通信
第三方app可以控制输入法弹出和收起等。我们都知道进程间通信靠binder。这里也不例外。but！！！还记得这个输入法Service是在IMMS中bind的吧(不记得了就查IMMS中的这个方法bindCurrentInputMethodService)，而不是在第三方app中bind的。所以这个输入法service所对应的binder对象应该是存在于IMMS，而现在是要第三方app通过持有的binder向输入法service通信，该怎么办？
最初始的binder关联是这样的。

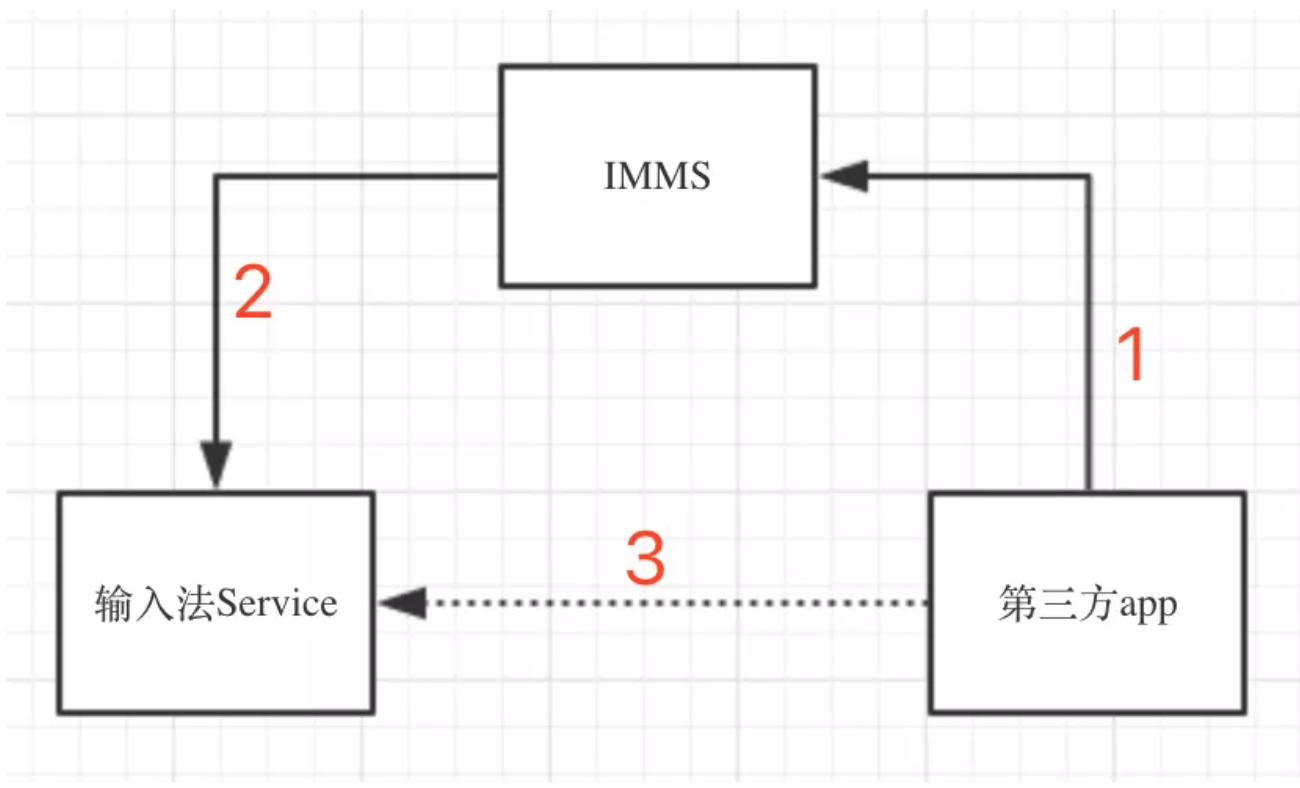

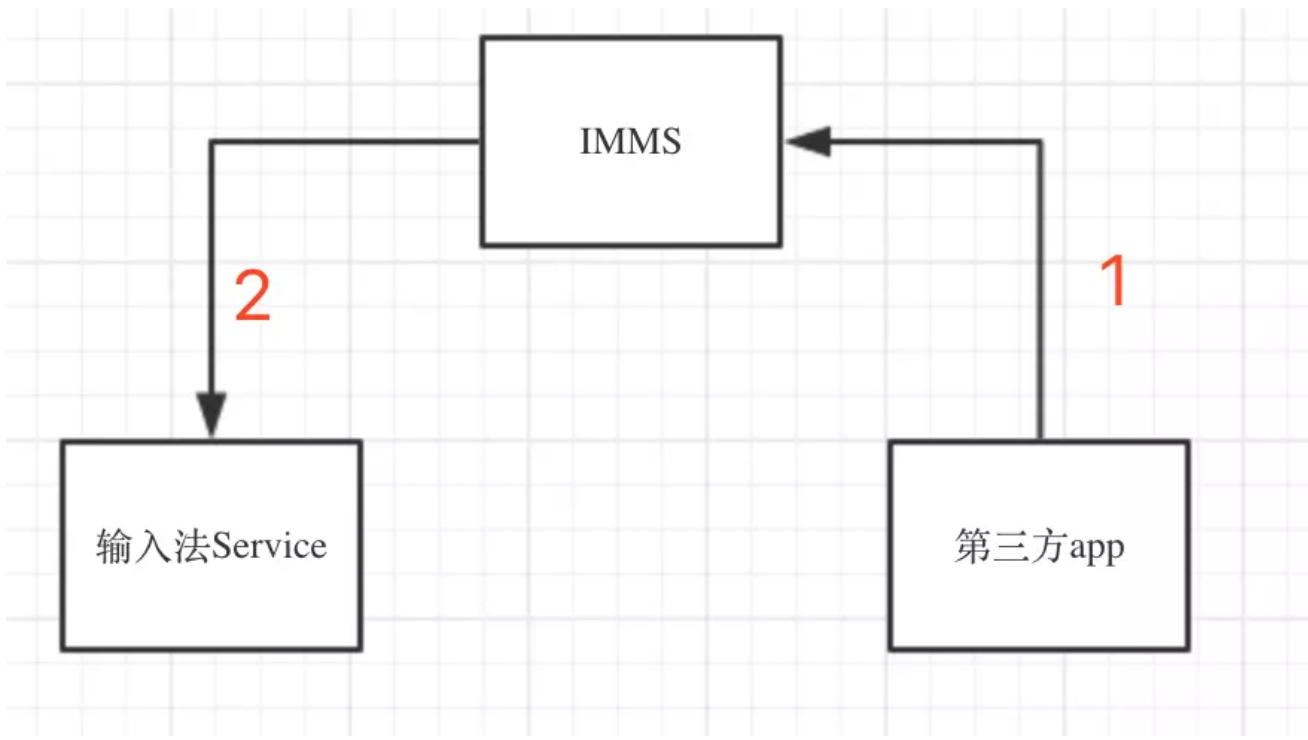

紧接着第三方app通过IMMS和IMS进行通信，于是就变成了这样。

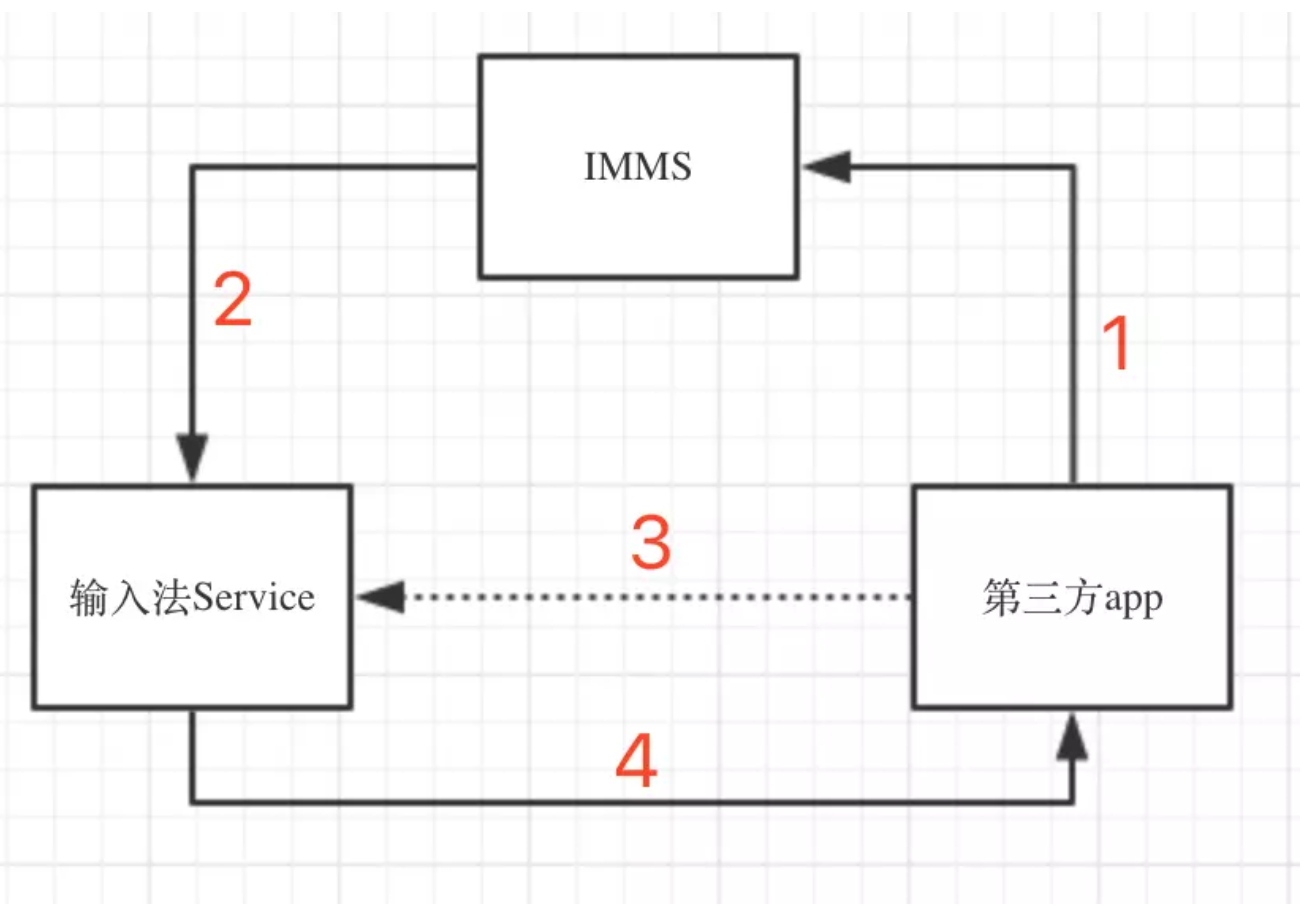

这样就可以实现，客户端app去通知输入法Service弹出键盘，在通知时，把自己的一个binder作为参数最终传给了IMS，于是就变成了这样。IMS可以通过这个binder向客户端app通信。
此时大家会发出质疑，“是这样吗？没代码你说个河蟹啊。上代码！”
代码分析
第三方app持有IMMS的binder
第三方app是如何持有IMMS的binder的呢？第三方app运行起来后，会持有一个InputMethodManager对象（简称IMM），平时调用context.getSystemService(Context.INPUT_METHOD_SERVICE)就是获取的这个IMM，IMM的构造方式是
InputMethodManager(Looper looper) throws ServiceNotFoundException {
this(IInputMethodManager.Stub.asInterface(
ServiceManager.getServiceOrThrow(Context.INPUT_METHOD_SERVICE)), looper);
}
这个IInputMethodManager对应的就是InputMethodManagerService，我们看IMMS的类的定义
public class InputMethodManagerService extends IInputMethodManager.Stub
implements ServiceConnection, Handler.Callback {
...
IInputMethodManager对应的aidl文件是IInputMethodManager.aidl：
interface IInputMethodManager {
void addClient(in IInputMethodClient client,
in IInputContext inputContext, int uid, int pid);
boolean showSoftInput(in IInputMethodClient client, int flags,
in ResultReceiver resultReceiver);
boolean hideSoftInput(in IInputMethodClient client, int flags,
in ResultReceiver resultReceiver);
InputBindResult startInputOrWindowGainedFocus(int startInputReason,
in IInputMethodClient client, in IBinder windowToken, int controlFlags,int softInputMode,int windowFlags, in EditorInfo attribute, IInputContext inputContext,int missingMethodFlags,int unverifiedTargetSdkVersion);
// ...
}
IMMS持有输入法Service的binder
IMMS在调用bindCurrentInputMethodService时，传入了一个ServiceConnection（其实就是IMMS自己实现了这个接口）。
在onServiceConnected方法中获取到类型是IInputMethod的binder，并赋值给mCurMethod。
@Override
public void onServiceConnected(ComponentName name, IBinder service) {
synchronized (mMethodMap) {
if (mCurIntent != null && name.equals(mCurIntent.getComponent())) {
mCurMethod = IInputMethod.Stub.asInterface(service);
if (mCurToken == null) {
Slog.w(TAG, "Service connected without a token!");
unbindCurrentMethodLocked(false);
return;
}
executeOrSendMessage(mCurMethod, mCaller.obtainMessageOO(
MSG_ATTACH_TOKEN, mCurMethod, mCurToken));
if (mCurClient != null) {
clearClientSessionLocked(mCurClient);
requestClientSessionLocked(mCurClient);
}
}
}
}
在输入法Service这一端，上边提到到AbstractInputMethodService开始发挥自己的功能了，它实现了onBind方法，返回IInputMethodWrapper。IInputMethodWrapper继承了一个Stub，实现了IInputMethod接口。
@Override
final public IBinder onBind(Intent intent) {
if (mInputMethod == null) {
mInputMethod = onCreateInputMethodInterface();
}
return new IInputMethodWrapper(this, mInputMethod);
}
IInputMethod.aidl如下所示。
oneway interface IInputMethod {
void attachToken(IBinder token);
void bindInput(in InputBinding binding);
void unbindInput();
void startInput(in IBinder startInputToken, in IInputContext inputContext, int missingMethods,
in EditorInfo attribute, boolean restarting);
void createSession(in InputChannel channel, IInputSessionCallback callback);
void setSessionEnabled(IInputMethodSession session, boolean enabled);
void revokeSession(IInputMethodSession session);
void showSoftInput(int flags, in ResultReceiver resultReceiver);
void hideSoftInput(int flags, in ResultReceiver resultReceiver);
void changeInputMethodSubtype(in InputMethodSubtype subtype);
}
现在知道了: 1. 第三方app持有IMMS的binder IInputMethodManager，这个IInputMethodManager实现类就是IMMS(InputMethodManagerService); 2. IMMS持有输入法Service的binder IInputMethod，这个IInputMethod的实现类是IInputMethodWrapper；
app和输入法关联
app向IMMS发起可输入请求，是靠调用IInputMethodManager的startInputOrWindowGainedFocus，IMMS收到消息后，向输入法service发起请求，是靠调用IInputMethod的startInput。
注意！注意！这两个aidl的startInput都有个参数IInputContext，它也是个binder。这个参数最终传给了输入法Service。具体代码如下。

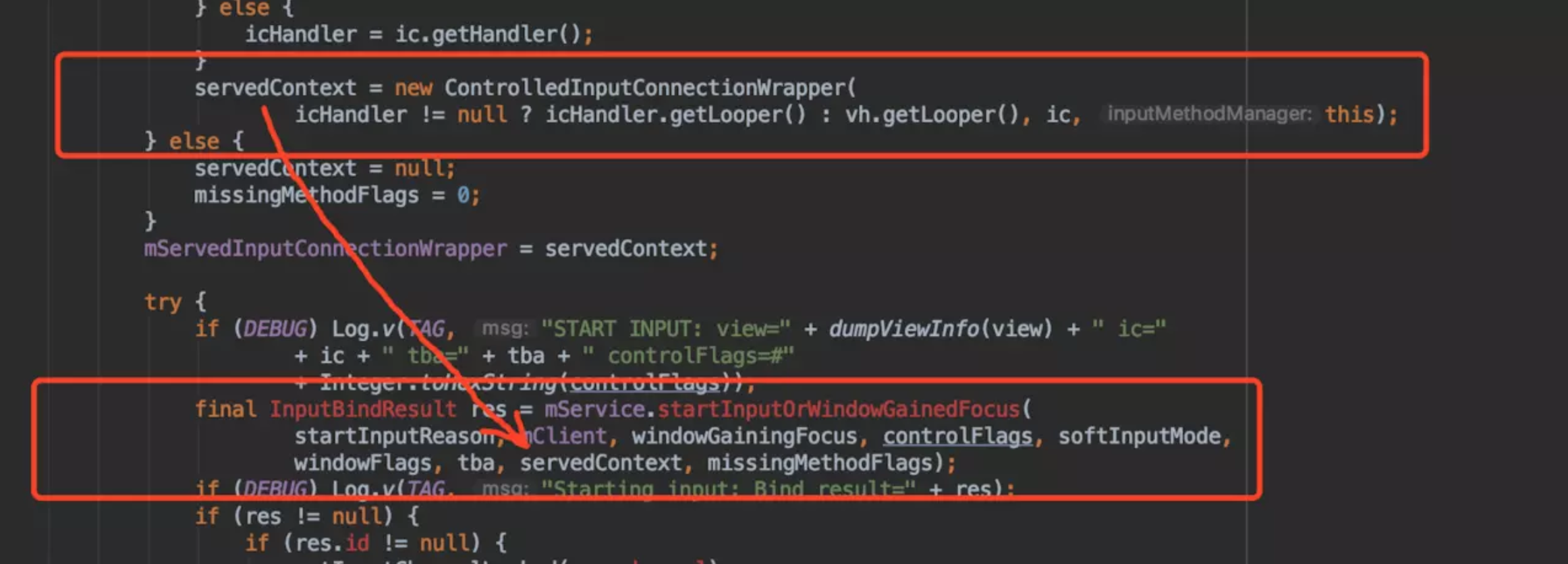

第三方app端，InputMethodManager的方法startInputInner中有一段代码是
这个ControlledInputConnectionWrapper既是IInputContext的binder。
IMMS收到消息后如何发送消息startInput给IMS的，IMMS这里边逻辑太多，这里不再细说。
IMS端IInputMethodWrapper.java中，类型是IInputContext的inputContext作为参数传给了InputConnectionWrapper，InputConnectionWrapper对象赋值给了InputConnection。
case DO_START_INPUT: {
final SomeArgs args = (SomeArgs) msg.obj;
final int missingMethods = msg.arg1;
final boolean restarting = msg.arg2 != 0;
final IBinder startInputToken = (IBinder) args.arg1;
final IInputContext inputContext = (IInputContext) args.arg2;
final EditorInfo info = (EditorInfo) args.arg3;
final InputConnection ic = inputContext != null
? new InputConnectionWrapper(mTarget, inputContext, missingMethods) : null;
info.makeCompatible(mTargetSdkVersion);
inputMethod.dispatchStartInputWithToken(ic, info, restarting /* restarting */,
startInputToken);
args.recycle();
return;
}
总结一下。 1. 客户端app通过IMMS，把IInputContext这个binder传递给了IMS，这个过程都使用了binder机制。 2. IMS端靠这个IInputContext向客户端app发送指令（文字、符号等）。
IInputContext.aidl是：
oneway interface IInputContext {
void deleteSurroundingText(int leftLength, int rightLength);
void commitText(CharSequence text, int newCursorPosition);
void commitCompletion(in CompletionInfo completion);
// ...
}
草稿
IMS一端
类的关系
我先把类列出来 1. InputMethodService； 2. IInputMethodWrapper; 3. InputMethod <|-- AbstractInputMethodImpl <|-- InputMethodImpl; 4. InputConnectionWrapper(它实现了InputConnection接口); 5. InputContextCallback;

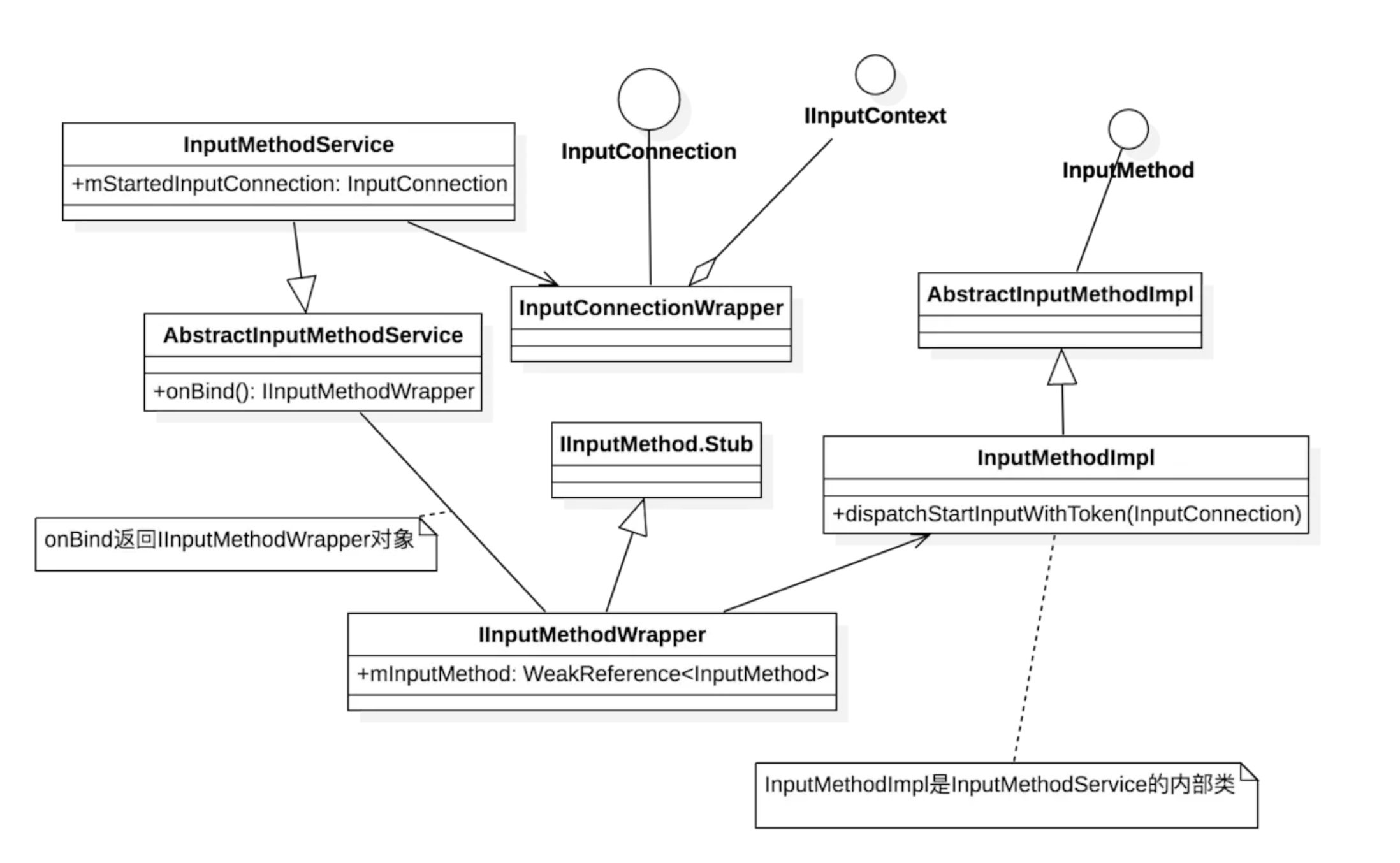

这些类的关系是什么呢，于是根据代码画了一张UML图
概括说，service通过onBind()返回一个继承了Stub的IInputMethodWrapper对象，IInputMethodWrapper内部弱引用了一个InputMethodImpl对象。那么InputConnectionWrapper对象是如何被最终传递给service的呢。于是我画了一个时序图，如下。

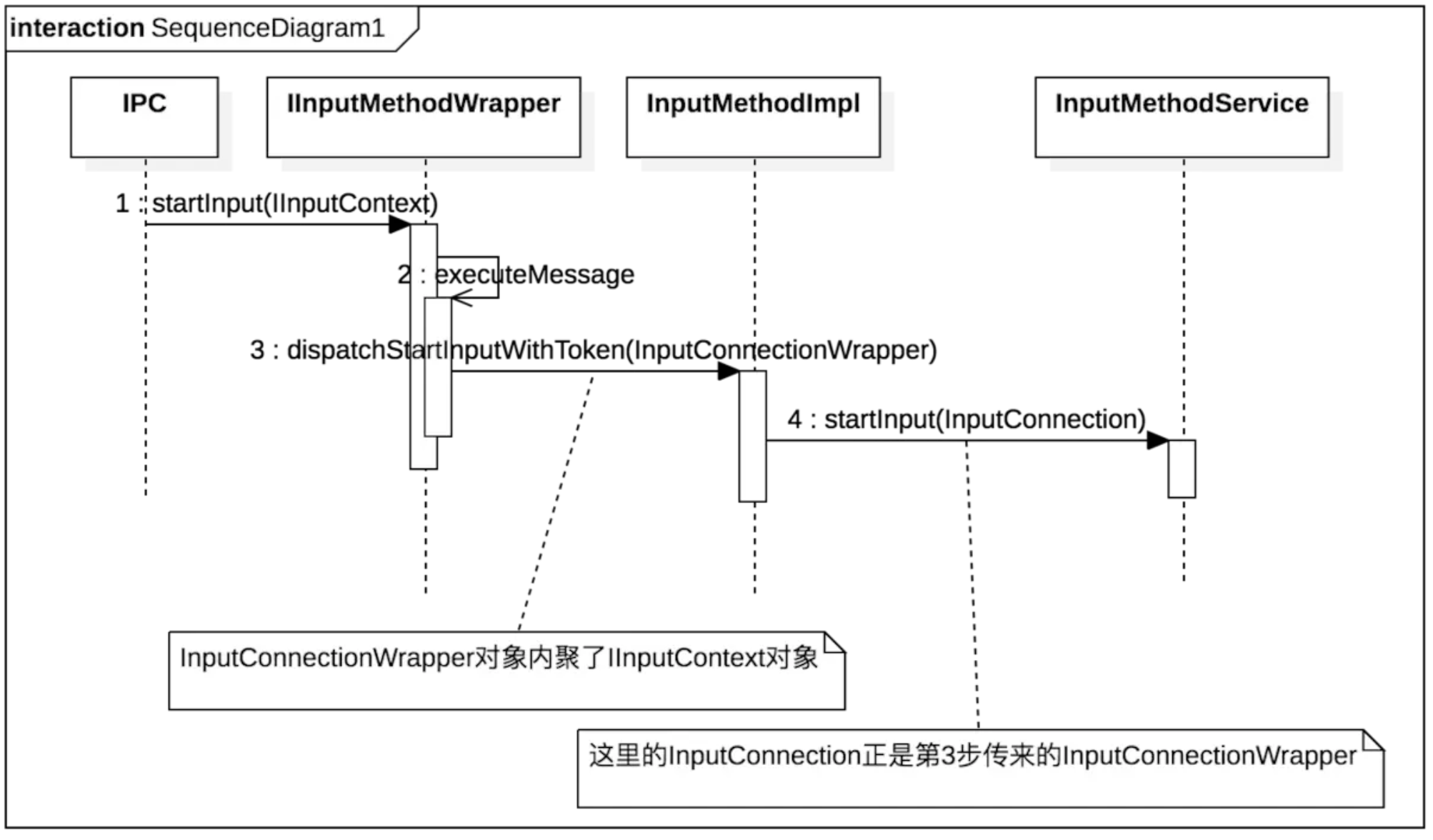

远程IPC调用IInputMethodWrapper的startInput方法，把IInputContext引用的对象传递过来，通过时序图可以看到InputMethodService是如何得到InputConnectionWrapper对象的，从而间接地可以得到IInputContext引用的对象（InputConnectionWrapper内聚了IInputContext）。这就赋予了servie远程和第三方app客户端通信的能力。这个IInputContext提供了什么接口，service就可以和客户端做什么通信。比如它有个void commitText(CharSequence text, int newCursorPosition);接口，可以使得service提交文字到客户端相应的EditText中。
注意，这里的IInputMethodWrapper是继承了IInputMethod.Stub,所以它 is-a Binder，实现了aidl定义的接口IInputMethod，而不是InputMethod。 这个容易迷惑人，InputMethod不是aidl定义的。
客户端
- IInputConnectionWrapper;
- ControlledInputConnectionWrapper；

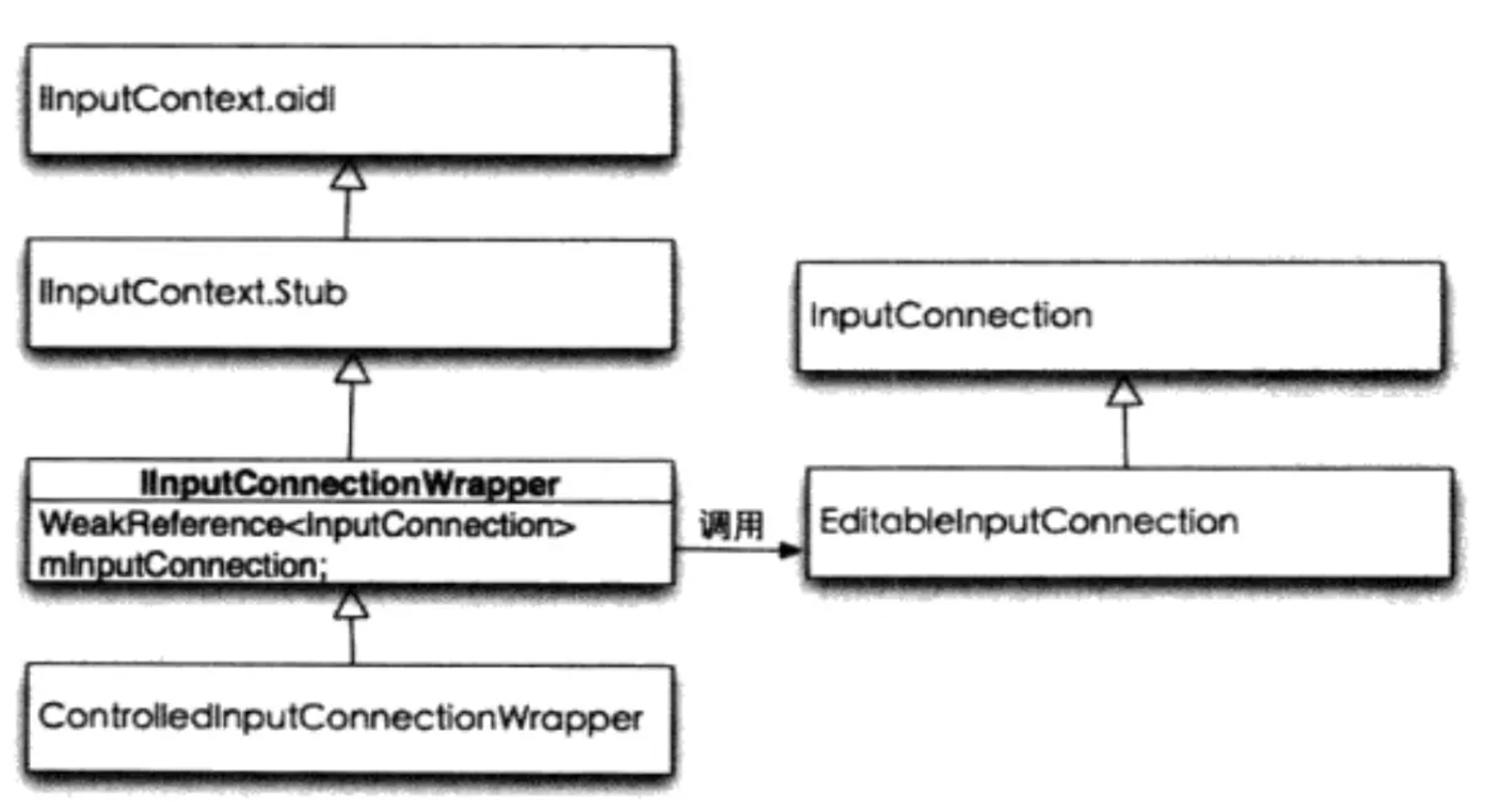

IInputConnectionWrapper相关的类的关系如下
在客户端的InputMethodManager的startInputInner方法中，创建了ControlledInputConnectionWrapper对象，并把它作为参数调用IInputMethodManager的startInputOrWindowGainedFocus。IInputMethodManager正是IMMS对应的binder，这样就通过IMMS把ControlledInputConnectionWrapper对应的binder传递给了IMS端。

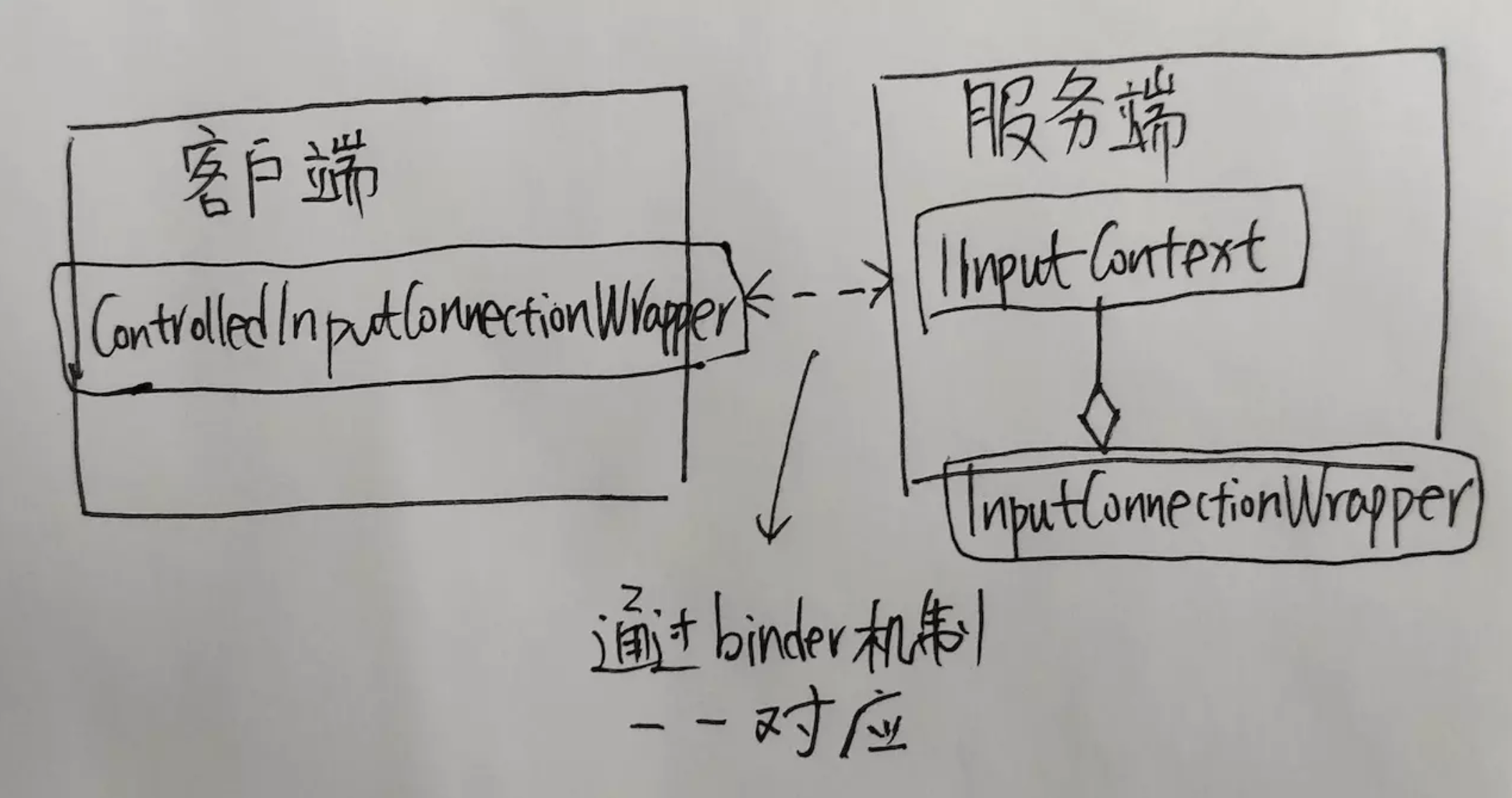

不难想象，这里的ControlledInputConnectionWrapper所对应的service端的正是InputConnectionWrapper里边的IInputContext。
系统服务端
InputMethodManagerService
IMS端和客户端共用：InputConnection
需要用到的aidl
- IInputContextCallback.aidl
- IInputContext.aidl
- InputBinding.aidl
- IInputMethod.aidl
- IInputMethodManager.aidl
- IInputMethodClient.aidl
